SCHÜCO AWS 90.SI

Nový hliníkový okenný systém SCHÜCO AWS 90.SI + v sebespája prednosti hliníka a vynikajúcu tepelnú izoláciu

SCHÜCO okná AWS 90.SI+ pritom spĺňajú nielen náročné požiadavky kladené na dostatočnú tepelnú izoláciu, ktorú doteraz vykazovali len plastové alebo drevené okná.Excelentná tepelná izolácia s použitím stavebnice AWS so stavebnou hĺbkou len 90 mm spĺňa najnáročnejšie požiadavkykladené na dizajn a architektonický vzhľad.

V kombinácii so skrytým kovaním Schüco AvanTec možné realizovať transparentné formáty do 160 kg, v kombinácii soSchüco TipTronic potom možno v objekte využiť ďalších možností energetických úspor.

Vlastnosti a prednosti

Vynikajúcatepelnáizoláciapristavebnej hĺbke90mm: Uf-hodnota 1,0W/K(pohľadová šírkalen  117mm) Uw=0,8W/K(s Ug=0,6W/Kaplastovýmmedzisklennýmrámčekom


  • Koextrudované stredové tesnenie so zástavkami
  • Optimalizovaná izolačná zóna s penou plnenými izolačnými mostíkmi
  • Rozsiahla ponuka profilov pre najrôznejšie varianty riešenia

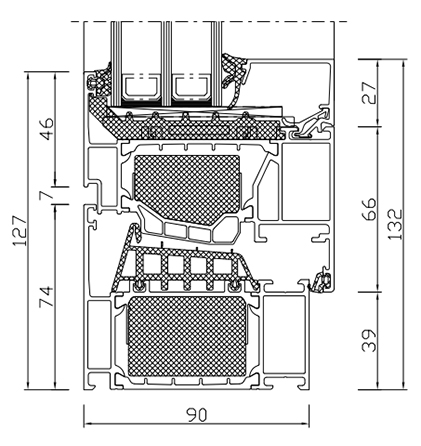

Profilový systém

  • Schüco AWS 90.SI+, Uf =1,0 W/(m2 .K)
  • 3-komorový profil s koextrudovaný stredovým tesnením so zástavkami
  • optimalizovaná izolačná zóna s penovými izolačnými mostíkmi

Farby a povrchová úprava

  • farbné prevedenie je dostupné v celej škále RAL odtieňov*
  • povrch môže byť jemne štruktúrovaný a potiahnutý drevo imitujúcou fóliou*

Zasklenie a výplne

Štandardné vyhotovenie s izolačným trojsklom CLIMATOP® Ultra N 4-16-4- 16-4 Ug=0,6 W/(m2 .K), možnosť Ug=0,5 W/(m2 .K) s teplým rámikom.

Starostlivosť a údržba

Poskytujeme 2-ročnú záruku pri dodávke bez montáže a 2-ročnú záruku pri dodávke s montážou. Podmienkou záruky je pravidelná údržba podľa návodu na použitie.


CHARAKTERISTIKA
HODNOTY / INFORMÁCIE
Systém
Schüco AWS 90.SI+
Počet komôr
rám 3, krídlo 3
Hĺbka rámu
90 mm
Hĺbka krídla
100 mm
Počet tesnení
2
Súčiniteľ prechodu tepla
Uw = 0,75 - 1,3 W/(m2 .K)*
Zvuková izolácia
do 48 dB
Vodotesnosť
Trieda 9A
Odolnosť proti zaťaženiu vetrom
Trieda C5/B5
Prievzdušnosť
Trieda 4
Sklo pre okná (štandard)
Climatop® Ultra N 4-16-4-16-4 Ug = 0,6 W/(m2 K)
Krídlo s mikroventiláciou
Na požiadanie
Kovanie celoobvodové skryté kovanie
Trieda odolnosti proti vlámaniu do RC 2
Štandardná farba
farby podľa výberu


Schüco – kovanie

Schüco® je lídrom na trhu. To znamená, že je svetový inovátor, ktorý ponúka najlepšie riešenia. Neustále je na trhu o krok vpred pred ostatnými dodávateľmi. FENESTRA Sk® pri výrobe hliníkových okien a dverí so Schüco® intenzívne spolupracuje.

Schüco® je popredný dodávateľ plášťov budov zameraných na budúcnosť a je považovaný za svetoznámeho odborníka na okná, dvere, fasády a solárne riešenia. Firma Schüco®, založená v roku 1951, so svojimi viac než 5.000 zamestnancami a 12.000 partnerskými podnikmi vo vyše 78 štátoch, ponúka najmodernejšiu okennú a fasádnu technológiu, efektívne solárne riešenia a individuálne poradenstvo pre architektov, projektantov, investorov a stavebníkov.

Okrem kvality riešení a technológií ponúkaných firmou Schüco® možno o tejto firme vyhlásiť, že je pripravená prevziať zodpovednosť. Schüco® ponúka odpovede na naliehavé výzvy doby: postupujúce klimatické zmeny a znižovanie zásob energetických surovín. S podnikovou koncepciou Energy3 (energiu šetriť – energiu získavať – energiu riadiť), spoločnosť Schüco® nastolila inovatívny energetický koncept.

http://www.schueco.com/web/sk

Vzorkovník štandard

  • RAL 9016 BielaRAL 9016 Biela
  • RAL 7016 Antracitovo šedáRAL 7016 Antracitovo šedá
  • RAL 9006 striebornáRAL 9006 strieborná
  • 2178 007-167 Orech2178 007-167 Orech

Rozšírený štandard

  • F436-7022 Titanium-hladkaF436-7022 Titanium-hladka
  • F 436 1006 Antracit MetbrushF 436 1006 Antracit Metbrush
  • F436-3062 Walnuss kolonialF436-3062 Walnuss kolonial
  • F436-3058 Walnuss amarettoF436-3058 Walnuss amaretto
  • F436-3031 Birke roseF436-3031 Birke rose
  • 1293010-195 Earl Platinum1293010-195 Earl Platinum
  • 1293002-195 Quartz Platinum1293002-195 Quartz Platinum
  • 1293001-195 Crown Platinum1293001-195 Crown Platinum
  • 8875 05-167 Schokobraun8875 05-167 Schokobraun
  • 49233 Siena PR Rosso49233 Siena PR Rosso
  • 8518 05-167 Schwarzbraun8518 05-167 Schwarzbraun
  • 7038 05-167 Achatgrau7038 05-167 Achatgrau
  • 7012 05-167 Basaltgrau7012 05-167 Basaltgrau
  • 6125 05-167 Dunkelgrün6125 05-167 Dunkelgrün
  • 6005 05-167 Moosgrün6005 05-167 Moosgrün
  • 5150 05-167 Stahlblau5150 05-167 Stahlblau
  • 3214 007-195 Rustic Cherry3214 007-195 Rustic Cherry
  • 3202 001-167 Black Cherry3202 001-167 Black Cherry
  • 3167 004-167 Mooreiche3167 004-167 Mooreiche
  • 3162 002-167 Macore3162 002-167 Macore
  • 3156 003-167 Eiche3156 003-167 Eiche
  • 3152 009-167 Streifen-Douglasie3152 009-167 Streifen-Douglasie
  • 3149 008-167 Eiche rustikal3149 008-167 Eiche rustikal
  • 3118 076-168 Eiche natur3118 076-168 Eiche natur
  • 3081 05-167 Dunkelrot3081 05-167 Dunkelrot
  • 3069 041-167 Bergkiefer3069 041-167 Bergkiefer
  • 2052 090-167 Eiche hell2052 090-167 Eiche hell
  • 1379 05-167 cremeweiss1379 05-167 cremeweiss
  • 1192 001-167 Oregon1192 001-167 Oregon
  • F436-3043 Cherry amarettoF436-3043 Cherry amaretto
  • F436-3042 Noce sorrento balsamicoF436-3042 Noce sorrento balsamico
  • F436-1001 AluminiumF436-1001 Aluminium
  • 49240 Winchester49240 Winchester
  • 49237 Siena PN Noce49237 Siena PN Noce
  • 7155 05-167 Grau7155 05-167 Grau
  • 3214 009-195 Soft Cherry3214 009-195 Soft Cherry
  • 3211 005-148 Irish Oak3211 005-148 Irish Oak
  • 2065 021-167 Sapeli2065 021-167 Sapeli
  • 2052 089-167 Eiche dunkel2052 089-167 Eiche dunkel
  • RAL 8019 Tmavo hnedáRAL 8019 Tmavo hnedá
  • RAL 8019 Tmavo hnedáRAL 8019 Tmavo hnedá

RAL vzorkovník

Štruktúrované sklá, okrasné sklá, ornamentálne sklá

  • SILVIT clearSILVIT clear
  • THELATHELA
  • NEMONEMO
  • SPOTLYTESPOTLYTE
  • MASTER - RAYMASTER - RAY
  • MASTER - POINTMASTER - POINT
  • MASTER - LIGNEMASTER - LIGNE
  • MASTER - LENSMASTER - LENS
  • MARISMARIS
  • MASTER - CARREMASTER - CARRE
  • MADERA clearMADERA clear
  • CHINCHILA clearCHINCHILA clear
  • KATHEDRAL MAXKATHEDRAL MAX
  • DUBOVÁ KORA clearDUBOVÁ KORA clear
  • DUBOVÁ KORA bronzDUBOVÁ KORA bronz
  • ALTDEUTSCH clearALTDEUTSCH clear
  • ALTDEUTSCH bronzALTDEUTSCH bronz
  • MateluxMatelux


Swispacer


Dnes sa štandardne dodávajú izolačné dvojsklá / trojsklá už s plastovým vymedzovacím rámčekom zvaným swisspacer a doteraz používané hliníkové dištančné rámiky sa už používajú zriedkavo.

Hliník, dokáže na kraji dvojskla vytvoriť tepelný most, ktorý sa vyznačuje svojou vodivosťou. V dôsledku tohto mosta sa okraj mosta často skvapalňuje, a tým stráca svoje pohodlie a zároveň dochádza aj k tepelným stratám.

Hlavne kvôli týmto, ale aj iným dôvodom je takzvaná –„teplá hrana“ dôležitou súčasťou šetrenia tepla. Swisspacer – teda „teplý rámik“ znižuje až 50-60% tepelných strát cez tepelný most, má teda extrémne nízku vodivosť.

Tepelné straty pri izolačných dvojsklách sú spôsobené veľmi nízkym koeficientom vodivosti swisspacera, ktorý sa vyrába z plastu so sklenenými vláknami, a tak zaručujú tepelnú vodivosť nižšiu ako 0,2 W/mK, teda 1000 krát menšiu, ako pri hliníkových, pri ktorých je vodivosť 200W/mK.

Swisspacer zaručuje nižšie náklady na vykurovania a lepšiu izoláciu, vyniká totiž svojou optimalizovaným odporom úniku tepla. Unikanie tepla je so swisspacerom minimálne o 0.1 W/m2K nižší, než pri klasických hliníkových rámčekoch.

Výsledok je teda taký, že náklady na vykurovanie sa znižujú o 5% vďaka swisspaceru. Redukuje to náš rozpočet a vďaka zníženiu emisií CO2 je aj šetrné k prostrediu.

Tým, že sa vyššie teploty zachovávajú na vnútorných hranách sklených tabúľ, značne sa znižuje možnosť vznikania zrážok. Toto ďalej znižuje vznik plesní na oknách.

Ako estetický prvok swisspaceru vyzdvihujeme to, že jeho spojovacie rošty sú pravouhlé a so svojím matným povrchom pôsobí harmonicky.Rámik swisspacer je svojím vzhľadom identický s hliníkovými rámikmi, preto ich použitie je možné u rovnakých typov dvojskiel.


Bezpečnostné sklá

Na ochranu proti vniknutiu vznikajú plošným spojením dvoch, či viacerých vrstiev skla a špeciálnych fólií s vysokou pevnosťou a elasticitou.

Vrstvené bezpečnostné sklo ESG (lepené bezpečnostné sklo VSG) je vynikajúcim prvkom pre bezpečnostné zasklievanie otvorov v stavebných konštrukciách a dá sa použiť aj v najnáročnejších architektonických návrhoch pri použití v horizontálnej, vertikálnej alebo šikmej polohe. Vrstvené sklo sa vyrába plošným spojením dvoch a viac vrstiev skla s jednou alebo niekoľkými vrstvami polyvinylbutyralovej fólie s vysokou pevnosťou, adhéziou a elasticitou.Pri rozbití vrstveného skla črepiny zostávajú na fólií, čím sa znižuje alebo úplne vylučuje poranenie osôb.

Pri vhodnej skladbe je vrstvené bezpečnostné sklo schopné klásť značný odpor aj pri opakovaných násilných útokoch (napr. kladivom, sekerou, streľbou a pod.) za účelom vniknutia do chráneného objektu (prienik pri zločineckom alebo teroristickom útoku). Vrstvené sklo vyrobené z reflexných skiel a skiel farbených v hmote umožňuje dosiahnuť širokú paletu farieb, ktoré sa vyznačuje vysokým estetickým efektom, ale aj veľmi účinnou ochranou proti slnečnému UV žiareniu.

Vrstvené bezpečnostné sklo sa využíva aj ako účinnú zvukovú izoláciu, ktorá narastá so zvyšujúcim počtom vrstiev skla. Bezpečnostné sklo vrstvené je použiteľné pri teplotách od -30°C do +60°C. Bezpečnostné sklo VBS V je možné použiť aj do izolačného skla.


Reflexné, protislnečné sklá

Tvoria účinnú ochranu proti slnečnému žiareniu. Tenkou vrstvou oxidov kovov alebo koncentráciou pigmentu vo farebných fóliách medzi vrstvami skla je možné.

Protislnečné sklá je možné rozdeliť na sklá:

  • s absorbčnou charakteristikou (sklá Planibel)
  • s absorbčnou a reflexnou charakteristikou (sklá Stopsol, Stopray, Solarbel)

Planibel – s absorbčnou charakteristikou zafarbené v hmote vo farbách bronz, zelená, šedá.

So vzrastajúcou plochou sklenej výplne stúpa preteplenie interiéru vplyvom slnečného žiarenia. Ak sa nahradí vonkajšia číra tabuľa sklom s absorbčnou či reflexnou charakteristikou, odbúrajú sa nepriaznivé vplyvy nadmerného vstupu slnečnej energie do miestnosti. To umožňuje podstatne znížiť náklady na udržiavanie prijateľnej teploty v interiéri v priebehu celého roka.

Stopsol – je reflexné protislnečné sklo s veľmi tenkou pyroliticky nanesenou vrstvou oxidov kovov. Táto vrstva je veľmi trvanlivá, a preto je možné orientovať ju tak von, ako aj dovnútra izolačného dvojskla. Orientácia vrstvy oxidov kovu ovplyvňuje hodnotu reflexie a rovnako konečný farebný odtieň skla. Sklo Stopsol sa vyrába v dvoch variantoch – Stopsol Classic so strieborným odrazom s ľahko jantárovým odtieňom a Stopsol Supersilver so strieborno-modrým leskom.

Stopray – je reflexné sklo s veľmi tenkou vrstvou vzácneho kovu, ktoré zabezpečuje vynikajúcu ochranu pred nežiadúcim vstupom slnečnej energie a zároveň významne zlepšuje tepelnoizolačné vlastnosti dvojskla. Vrstva vzácneho kovu na povrchu skla musí byť orientovaná vždy smerom do dutiny, aby nedošlo k jej poškodeniu. Stopray sa vyrába v širokej škále farebných odtieňov, čo z nej (spoločne s technickými charakteristikami) robí ideálny materiál pre architektúru. Významným argumentom pre použitie skla Stopray je okrem zmienených vlastností tiež fakt, že i napriek vysokej účinnosti ochrany proti vstupu slnečnej energie nie je obmedzený prestup tepla do interiéru.

Solarbel – je sklo, na ktorom sú elektromagneticky nanesené zliatiny kovov. Solarbel zaisťuje ochranu pred nadmerným vstupom slnečnej energie, pričom vykazuje široké spektrum hodnôt priepustnosti svetla a svetelného odrazu. Pokovena vrstva je vždy orientovaná smerom do dutiny. Použitím skla Solarbel v izolačnom dvojskle dochádza k nezanedbateľnému zlepšovaniu tepelnoizolačných vlastností.


Sklá s okrasnými a bezpečnostnými mriežkami

Medzi vrstvami skla v rôznych tvaroch, hrúbkach a povrchovej úprave.

Mriežky do skiel

Za účelom naviazania do starodávneho štýlu architektúry výrobca TOP-PLAST ponúka široký výber mriežok – dekoračných elementov do okien a dverí. Vďaka nim interiér získa výnimočné čaro a fasáda domu získa neopakovateľný vzhľad. Mriežky sú dostupné ako vnútorné /medzi tabuľami/ alebo vonkajšie /nalepené/. Dostupné sú v rôznych šírkach a farbách, môžeme ich prispôsobiť do individuálneho vzoru okna.


Izolačné sklo

SGG CLIMAPLUS / SGG CLIMATOP
Výrobok High–Tech v oblasti tepelných izolácií

Prečo sklo s tepelnoizolačnými vlastnosťami?
Sklom uniká vždy určité množstvo tepla z vykurovaných miestností. Ani u iných materiálov to nie je inak. Otázka je: koľko tepla musí uniknúť alebo koľko tepla sa môže stratiť? Na uvedenú otázku môžeme odpovedať: menej ako polovica oproti tradičným sklám.

V posledných rokoch prešiel vývoj tepelnoizolačných skiel veľmi rýchlym rozvojom a emisivita týchto skiel sa dostala až na hodnotu ε = 0,01.Nová generácia tepelnoizolačných skiel udržuje v dome teplo.

Čo to znamená pre Vás? Výrazné zníženie nákladov na vykurovanie a prostredie Vášho bytu bude bez chladných zón.

Znamená to však tiež mimoriadne veľké úspory energie, spojenej so znížením emisie plynov vzniknutých pri spaľovaní oxidu uhličitého a siričitého.

Podobný účinok, ako má katalyzátor v aute, má tepelnoizolačné sklo v dome: citeľne zlepšuje životné prostredie.Tepelnoizolačné sklá ochraňujú a šetria životné prostredie, šetria náklady na vykurovanie a zaisťujú príjemné prostredie bytu.

Poznámka:
Emisivita je definovaná ako pomer intenzity vyžarovania reálného telesa k intenzite vyžarovania abslolútne čierneho telesa s rovnakou teplotou.
